動力電池雙層板焊接工位容易燒邊？怎么解決

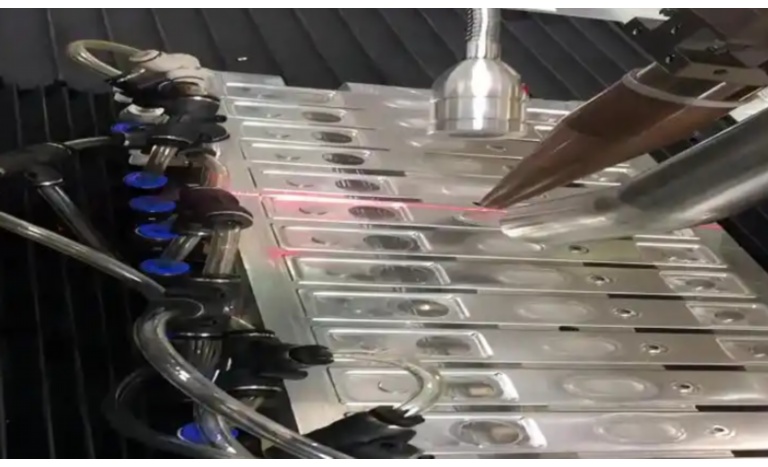

在動力電池制造過程中，雙層板焊接工位是關鍵的環(huán)節(jié)之一，主要用于連接電池模塊中的雙層金屬板，以確保電流傳導和結構穩(wěn)定性。然而，焊接過程中容易出現(xiàn)“燒邊”現(xiàn)象，即焊接邊緣因過熱而出現(xiàn)熔化、變形或氧化，導致焊縫質量下降、電池性能受損，甚至引發(fā)安全隱患。燒邊問題不僅影響產品合格率，還增加了生產成本和維護負擔。據(jù)統(tǒng)計，在動力電池生產線中，焊接缺陷約占總缺陷的20%-30%，其中燒邊是常見問題之一。

本文將深入分析動力電池雙層板焊接工位容易燒邊的原因，并提出系統(tǒng)性解決方案，旨在幫助制造企業(yè)優(yōu)化工藝、提升效率。同時，文末附有5個FAQ問答，以解答常見疑問。

問題分析：為什么動力電池雙層板焊接工位容易燒邊？

燒邊現(xiàn)象通常表現(xiàn)為焊接邊緣的過度熔化、碳化或氧化，主要原因可歸結為焊接參數(shù)不當、材料特性、設備因素和操作環(huán)境等方面。具體分析如下：

1.焊接參數(shù)不匹配：動力電池雙層板通常采用鋁合金或不銹鋼材料，這些材料導熱性高、熔點較低，如果焊接電流、電壓或速度設置不當，容易導致熱量集中。例如，電流過高會使電弧能量過大，瞬間熔化邊緣；焊接速度過慢則延長熱輸入時間，加劇邊緣過熱。此外，脈沖焊接參數(shù)未優(yōu)化時，容易產生不穩(wěn)定電弧，引發(fā)局部燒損。

2.材料特性與結構設計：雙層板結構在焊接時，由于兩層板材的厚度、成分或表面狀態(tài)不均，熱量分布可能失衡。例如，薄板邊緣更容易吸收過多熱量，而厚板部分散熱慢，導致燒邊。同時，材料表面的氧化膜或污染物（如油污）會增加電阻，引起電弧漂移，進一步加劇邊緣燒損。

3.設備與工裝問題：焊接設備老化或精度不足，如焊槍對中偏差、送絲不穩(wěn)定，會導致電弧聚焦不準，燒蝕邊緣。工裝夾具設計不合理，未能有效散熱或固定板材，也會造成焊接過程中板材移位，熱量集中到邊緣區(qū)域。此外，保護氣體（如氬氣）流量不足或純度低，無法有效隔絕氧氣，導致邊緣氧化。

4.操作與環(huán)境因素：操作人員技能不足或未按標準流程作業(yè)，例如焊槍角度不當、焊接路徑不優(yōu)化，會直接引發(fā)燒邊。環(huán)境因素如車間溫度高、濕度大，可能影響電弧穩(wěn)定性，增加燒邊風險。

燒邊不僅影響焊縫外觀，還可能降低電池的導電性和機械強度，長期使用中易引發(fā)熱失控或短路。因此，解決這一問題需從多維度入手。

解決方案：如何有效預防和修復燒邊問題？

針對燒邊問題，制造企業(yè)應采取綜合措施，包括優(yōu)化焊接參數(shù)、改進材料與設計、升級設備工裝、加強人員培訓等。以下是具體解決方案：

1.優(yōu)化焊接參數(shù)：

-調整電流、電壓和速度：通過實驗和模擬，確定最佳參數(shù)組合。例如，對于鋁合金雙層板，建議采用較低電流（如80-150A）和較高焊接速度（如0.5-1.2m/min），以減少熱輸入。使用脈沖焊接技術，可控制熱輸入峰值，避免邊緣過熱。

-控制熱輸入與冷卻：引入間歇焊接或后熱處理，例如在焊接后使用風冷或水冷裝置快速降溫，防止熱量累積。同時，優(yōu)化焊接波形，如采用斜坡控制，逐步增加電流，減少沖擊。

-實時監(jiān)控與反饋：安裝傳感器和視覺系統(tǒng)，實時監(jiān)測焊縫溫度、電弧狀態(tài)，并通過PLC（可編程邏輯控制器）自動調整參數(shù)。例如，使用紅外熱像儀檢測邊緣溫度，一旦超標即觸發(fā)報警。

2.改進材料與結構設計：

-材料預處理：在焊接前，對雙層板進行清潔和表面處理，去除氧化膜和污染物，例如使用化學清洗或機械打磨，以降低電阻和電弧不穩(wěn)定風險。

-結構優(yōu)化：設計板材時，增加邊緣倒角或坡口，分散熱量；采用導熱墊片或散熱層，幫助均勻散熱。對于異種材料焊接，可添加過渡層，減少熱應力。

-選用合適焊材：選擇與基材匹配的焊絲，例如對于鋁合金，使用4043或5356焊絲，其熔化特性可減少燒邊。

3.升級設備與工裝：

-高精度焊接設備：投資自動化焊接系統(tǒng)，如機器人焊槍，確保對中精度和穩(wěn)定送絲。定期維護設備，檢查電纜、噴嘴和接地情況。

-優(yōu)化工裝夾具：使用銅質或水冷夾具，增強散熱；設計可調夾具，適應不同板厚，防止移位。同時，確保保護氣體系統(tǒng)穩(wěn)定，流量控制在10-20L/min，并使用高純度氣體。

-引入智能檢測：集成AI視覺檢測系統(tǒng)，在焊接后自動掃描焊縫，識別燒邊缺陷，并標記返工。

4.加強人員培訓與流程管理：

-操作培訓：對焊接工進行定期培訓，涵蓋參數(shù)設置、焊槍操作和故障處理。推行標準化作業(yè)程序（SOP），減少人為誤差。

-環(huán)境控制：保持車間恒溫恒濕（如溫度20-25°C，濕度<60%），并安裝排風系統(tǒng)，減少粉塵干擾。

-預防性維護：建立設備保養(yǎng)計劃，每周檢查焊接參數(shù)和工裝狀態(tài)，記錄燒邊事件，用于持續(xù)改進。

通過上述措施，企業(yè)可顯著降低燒邊發(fā)生率，提升焊接合格率至95%以上。同時，這些方案符合ISO3834和IEC62619等電池制造標準，有助于確保產品安全和可靠性。

FAQ問答

1.什么是燒邊？為什么在動力電池雙層板焊接中特別常見？

燒邊是指焊接過程中，板材邊緣因過熱而熔化、氧化或變形的缺陷。在動力電池雙層板焊接中，由于材料多為薄壁鋁合金或不銹鋼，導熱快、熔點低，加上雙層結構熱量分布不均，容易導致邊緣集中受熱。此外，電池制造對焊縫質量要求高，微小缺陷就可能影響整體性能，因此燒邊問題尤為突出。

2.如何通過調整焊接參數(shù)來避免燒邊？

關鍵是通過試驗優(yōu)化電流、電壓和焊接速度。建議先降低電流（例如從200A降至150A），提高焊接速度以減少熱輸入；同時使用脈沖模式，控制電弧穩(wěn)定性。具體參數(shù)需根據(jù)材料厚度和類型定制，例如對于1mm厚鋁合金板，電流設為100-120A，電壓18-20V，速度0.8m/min。使用焊接模擬軟件可輔助參數(shù)選擇。

3.燒邊對動力電池性能有哪些潛在影響？

燒邊可能導致焊縫強度下降、電阻增加，進而影響電池的導電效率和熱管理。長期使用中，燒邊區(qū)易形成熱點，引發(fā)局部過熱、容量衰減，甚至短路或熱失控風險。此外，外觀缺陷可能降低產品可靠性，影響客戶信任度和合規(guī)性。

4.有沒有自動檢測燒邊的方法？如何實施？

是的，自動檢測方法包括機器視覺和紅外熱成像。例如，在焊接工位安裝高清相機，通過圖像處理算法識別邊緣變色或變形；或使用紅外傳感器實時監(jiān)測溫度分布，設定閾值報警。實施時，需集成到生產線控制系統(tǒng)，并與焊接設備聯(lián)動，實現(xiàn)實時調整和缺陷標記，提高檢測效率達90%以上。

5.長期來看，如何從根本上解決燒邊問題？

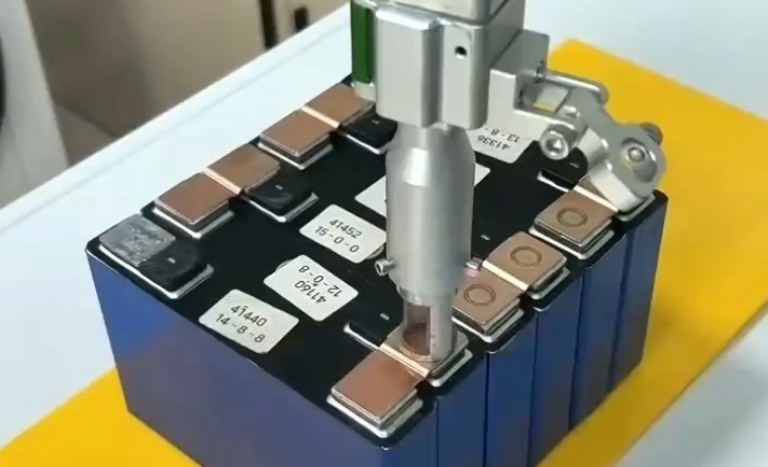

根本解決需從工藝創(chuàng)新和設備升級入手。例如，推廣激光焊接或超聲波焊接等低熱輸入技術，減少傳統(tǒng)電弧焊的熱影響；投資智能化生產線，實現(xiàn)參數(shù)自適應和預測性維護。同時，加強研發(fā)，開發(fā)新型復合材料或涂層，提升耐熱性。定期進行根本原因分析（RCA），結合數(shù)據(jù)驅動優(yōu)化，可逐步消除燒邊根源。

結論

動力電池雙層板焊接工位的燒邊問題是一個多因素導致的挑戰(zhàn)，但通過系統(tǒng)性優(yōu)化焊接參數(shù)、改進材料設計、升級設備和加強管理，完全可以有效控制和預防。企業(yè)應注重數(shù)據(jù)分析和持續(xù)改進，以提升產品質量和生產效率。

隨著電池技術發(fā)展，未來焊接工藝將更加智能化和綠色化，燒邊問題有望進一步減少。如果您有更多疑問，歡迎咨詢專業(yè)焊接工程師或參考相關行業(yè)標準。
