視覺定位激光打標機不規則工件方案

在現代制造業中，激光打標技術因其高精度、非接觸性和永久性標記優勢，被廣泛應用于產品標識、追溯和裝飾。然而，傳統激光打標機通常依賴于固定夾具和預編程路徑，難以應對不規則工件（如曲面零件、異形部件或尺寸多變的物體）的定位需求。這些工件往往形狀復雜、位置多變，導致標記位置偏差、效率低下，甚至產品報廢。視覺定位激光打標機方案通過集成機器視覺系統，實現了對不規則工件的自動識別、定位和精準打標，顯著提升了生產柔性和質量。

本文將詳細介紹這一方案的原理、實施步驟、優勢及應用，并針對常見問題提供解答。

方案原理與組成

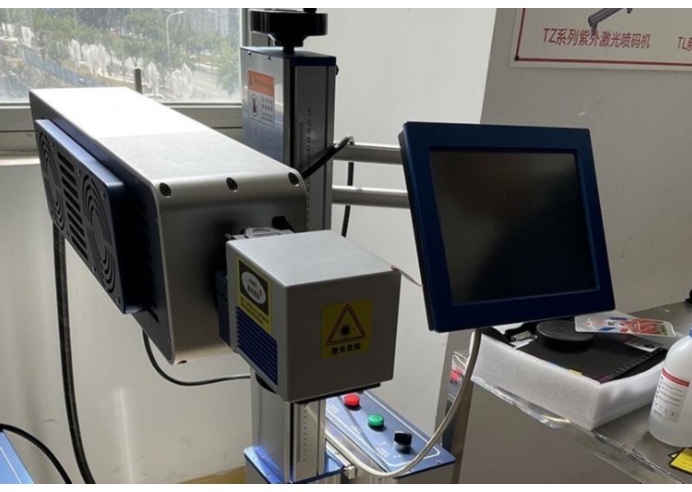

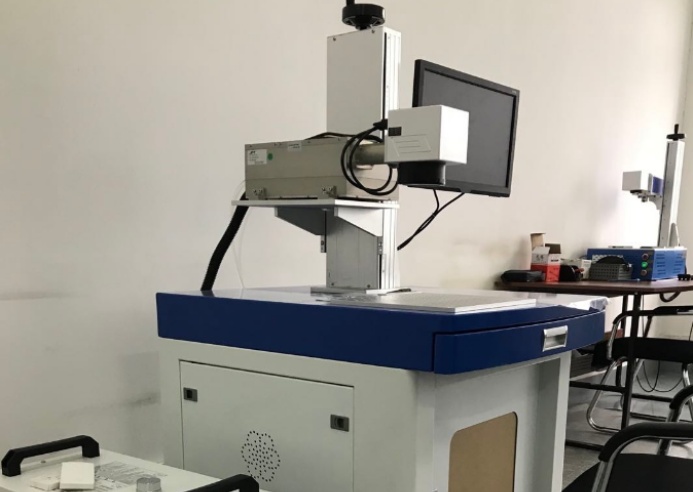

視覺定位激光打標機是一種結合了高分辨率工業相機、圖像處理軟件和激光打標頭的智能系統。其核心在于利用視覺系統實時捕捉工件圖像，通過算法分析特征點（如邊緣、孔洞或特定圖案），計算出工件的位置、角度和形狀偏差，進而動態調整激光打標路徑。整個過程包括三個關鍵步驟：圖像采集、定位分析和激光執行。

首先，在圖像采集階段，工業相機（通常為CCD或CMOS類型）安裝在打標工位上方或側方，配合適當?shù)墓庠矗ㄈ绛h(huán)形LED燈）以確保圖像清晰度。相機拍攝工件圖像后，傳輸至圖像處理軟件（如Halcon或OpenCV庫）。軟件通過預處理（如灰度化、濾波）和特征提取，識別工件的關鍵坐標和方向。例如，對于不規則曲面工件，軟件可能采用3D視覺技術或模板匹配算法，補償因視角和變形導致的誤差。

其次，在定位分析階段，系統將視覺數據與預設打標圖案進行坐標轉換，生成精確的激光路徑。這涉及到坐標系標定（如世界坐標系與圖像坐標系的映射），確保激光頭能根據工件實際位置動態調整焦點和掃描范圍。對于高度不規則的工件，系統可能集成多相機或旋轉平臺，實現多角度定位。

最后，在激光執行階段，打標頭根據調整后的路徑進行標記，激光參數（如功率、頻率和速度）可根據材料特性（如金屬、塑料或陶瓷）自動優化。整個流程可在秒級內完成，支持小批量、多品種生產，無需人工干預。

實施步驟與優勢

實施視覺定位激光打標機方案需分步進行：設備選型、系統集成、測試優化和部署維護。在設備選型中，需根據工件尺寸、打標精度（通常可達±0.1mm）和生產速度選擇相機分辨率（如500萬像素以上）、激光類型（如光纖激光器）及軟件平臺。系統集成時，通過通信協議（如EtherCAT或TCP/IP）將視覺模塊與打標控制器連接，確保數據同步。測試階段，使用樣本工件驗證定位準確性和打標質量，并通過迭代優化算法參數。

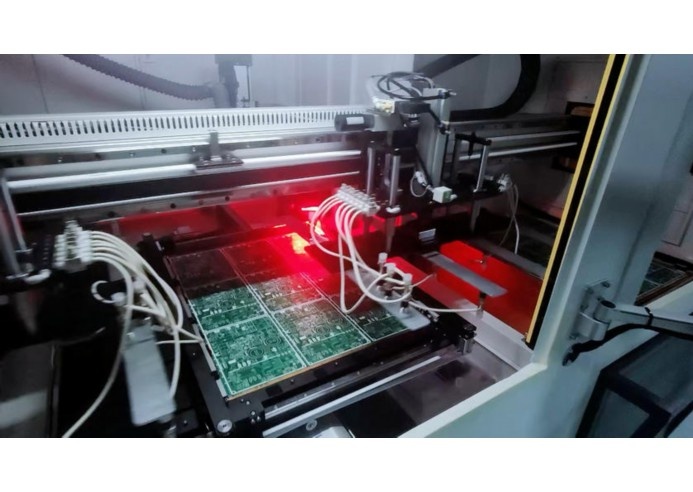

該方案的主要優勢在于高適應性和效率提升。對于不規則工件，傳統方法需定制夾具或人工定位，耗時且易出錯；而視覺定位系統能自動補償位置偏差，減少setup時間，提高生產線吞吐量。同時，它支持復雜圖案打標，如曲面上的二維碼或logo，增強產品追溯性。應用領域廣泛，包括汽車零部件（如發動機曲軸）、電子元件（如PCB板）、醫療器械（如植入物）和珠寶加工，其中工件常呈曲面或異形。

此外，該方案降低了人力成本和對操作員技能的依賴，通過數據記錄和分析，還可實現質量監控和預測維護。例如，在汽車行業，視覺定位系統能確保每個零件上的標識符清晰可讀，符合行業標準。

結論

視覺定位激光打標機方案為解決不規則工件打標難題提供了高效、靈活的解決方案。它融合了機器視覺的智能識別與激光技術的精準執行，推動了工業自動化和智能制造的發展。隨著人工智能和3D視覺技術的進步，未來這一方案將進一步提升精度和適用范圍，幫助企業在競爭激烈的市場中保持優勢。制造商在采用時，應結合自身需求，選擇可靠的供應商并進行充分測試，以最大化投資回報。

常見問題解答（FAQ）

1.什么是視覺定位激光打標機？它與傳統激光打標機有何區別？

視覺定位激光打標機是一種集成機器視覺系統的智能設備，通過相機實時捕捉工件圖像，自動識別位置和形狀后調整激光打標路徑。與傳統激光打標機相比，它無需依賴固定夾具或預編程坐標，能自適應不規則工件，提高定位精度和靈活性。傳統設備通常用于標準形狀工件，而視覺版本適用于多變生產環境，減少人工干預和誤差。

2.視覺定位系統如何應對高度不規則的曲面工件？

系統采用高級圖像處理算法，如3D視覺或變形補償技術，通過多角度拍攝或點云分析，捕捉曲面工件的三維特征。軟件計算曲率變化后，動態調整激光焦點和掃描軌跡，確保標記在曲面上均勻清晰。例如，結合旋轉平臺或多相機陣列，可覆蓋工件全角度，避免因視角導致的失真，實現毫米級精度。

3.實施這種方案需要哪些關鍵設備和軟件？成本大約是多少？

關鍵設備包括高分辨率工業相機（如500萬像素以上）、適當光源（如LED環形燈）、激光打標頭（如光纖或CO2激光器）、以及控制單元。軟件方面，需圖像處理平臺（如Halcon或自定義算法）和打標控制軟件。成本因配置而異，基礎系統約10萬-30萬元人民幣，高端版本（含3D視覺）可能超過50萬元。建議根據工件復雜度選擇，并考慮維護和培訓費用。

4.這種方案的打標精度如何？是否會受環境光線影響？

精度通常可達±0.1mm或更高，取決于相機分辨率和算法優化。環境光線可能影響圖像質量，但系統通過可控光源（如紅外或偏振光）和軟件濾波（如自適應閾值處理）來抵消干擾。在實施時，建議在穩定光照環境下運行，并定期校準，以確保長期可靠性。對于高要求應用，可添加防護罩或使用多光譜相機提升抗干擾能力。

5.視覺定位激光打標機方案在成本效益方面如何？適合中小企業嗎？

該方案能顯著降低人工成本和廢品率，提高生產效率，長期看投資回報率高。對于中小企業，初始投資可能較高，但可通過模塊化部署或租賃服務降低門檻。例如，選擇基礎視覺系統搭配通用激光器，成本可控，且能快速適應小批量訂單。建議先進行試點項目，評估生產效率提升幅度，再決定規模化應用。許多供應商還提供定制化方案，幫助中小企業實現柔性生產。
